Покупаем фотореле на три фазы по 40 ампер каждая

Герметичное светочувствительное реле для распределения нагрузки на три фазы.

СКАЧАТЬ ПАСПОРТ

ОБЩИЕ СВЕДЕНИЯ

 1. Светочувствительное реле предназначено для автоматического включения освещения в сумеречное время и отключения утром по настроенной освещенности.
 2. Область применения - управление силовыми цепями переменного тока, рассчитанными на питание от промышленной сети.
 3. Прибор коммутирует нагрузку электромагнитными реле.
 4. Плавная регулировка порога срабатывания и независимая от включенной нагрузки.
 5. Индикатор нагрузки и настройки.
 6. Защита от кратковременного изменения интенсивности освещения.
 7. Прибор используется для наружной установки (Возможна внутренняя установка прибора при подключении выносного сенсора).

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

 1. Номинальное напряжение сети ― 220 (380) В.
 2. Номинальная частота ― Гц 50.
 3. Максимальный коммутируемый ток ― 3 х 40 А.
 4. Мощность, потребляемая от сети ― 5 Вт.
 5. Диапазон срабатывания ― от захода солнца до окончания сумерек.
 6. Задержка выключения/включения ― 30/5 сек.
 7. Механическая износостойкость, циклов в/о не менее 100 000 раз.
 8. Габаритные размеры ― 208 х 117 х 75 мм.
 9. Степень защиты реле ― IP 56.
10. Климатическое исполнение ― УХЛ - 1.
11. Масса ― 0.410 кг. в упаковке ― 0.435 г.
12. Условия эксплуатации:
― колебания электросети +- 15% от номинала;
― температура окружающей среды от - 30 до + 40 С.

КОНСТРУКЦИЯ И НАСТРОЙКИ

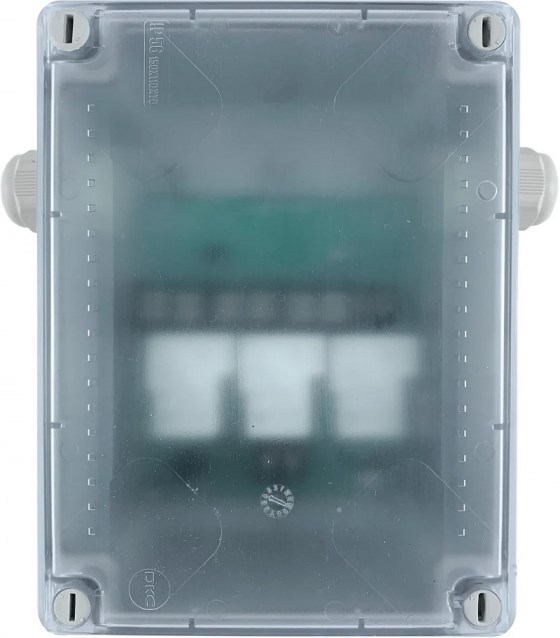

  Светочувствительное реле выпускается в герметичном корпусе с присоединением проводов питания и коммутируемых электрических цепей через гермовводы.
  На плате прибора внутри корпуса расположены:
― регулятор порога срабатывания,
― индикатор нагрузки,
― индикатор настройки.
  Настройку реле производить в сумеречное время.
  Поверните регулятор в крайнее положение «луна» и вращайте в направлении «солнце» до включения двух светодиодов. Индикация сигнализирует о подаче напряжения на источник света. Дальнейшей регулировки не требуется, прибор будет работать в автоматическом режиме.
  При повороте регулятора в сторону «солнце», освещение включится в более светлое время, в сторону «луна», в более темное.

ПОДКЛЮЧЕНИЕ ПРИБОРА

― Снять пластиковую крышку прибора.
― Прикрутить прибор на плоскость между разрезанными проводами.
― Диаметр провода должен быть не больше размера гермоввода.
― Зачистить провод и подключить согласно схемы в паспорте изделия.
― При подключении проводов сечением более 2,5 кв. мм. использовать наконечники.
― Установить порог срабатывания.
― Закрыть пластиковую крышку.
― Не допускать прямого попадания управляемого освещения и прочих источников света.
― Для включения в более раннее время, поверните сенсор внутрь прибора.
― Для принудительного включения освещения подключите обычный выключатель последовательно сенсору, а параллельное подсоединение будет отключать освещение не затрагивая высоковольтную сеть.

КОМПЛЕКТ ПОСТАВКИ

1. Реле ― 1 шт.
2. Гермоввод ― 2 шт.
3. Паспорт ― 1 шт.
4. Упаковка ― 1 шт.

УКАЗАНИЕ МЕР БЕЗОПАСНОСТИ

Монтаж, подключение и эксплуатация должны производиться в строгом соответствии с «Правилами эксплуатации электроустановок».
Силовой щит должен быть оборудован устройством принудительного отключения напряжения с защитой от КЗ и перегрузок.
Кабели и провода должны быть надежно заземлены и защищены от попадания воды.
При подключение источников света работающих совместно с дросселями или трансформаторами, следует учитывать рабочие и пусковые токи, указанные на маркировке изделий, суммарное значение которых не должно превышать 30 ампер на каждую фазу.

ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА

1. Срок гарантийного обслуживания - 5 лет с момента приобретения.
2. В случае невозможного устранения возникшей неисправности, предприятие произведет замену на аналогичное изделие.
3. Настоящая гарантия не распространяется на изделия, получившие повреждения:
― По причинам, возникшим в процессе установки, освоения или использования изделия неправильным образом;
― При подключении нагрузки превышающей допустимую;
― В случае если изделие было вскрыто или ремонтировалось лицом, не уполномоченным на то предприятием-изготовителем.
