Включение вытяжки в уборной без дополнительной проводки.
ОБЩИЕ СВЕДЕНИЯ
Предназначен для включения когда светло, выключается в темноте. Запрет работы чего либо в темное время суток.
Сумеречный выключатель обратного действия с световым сенсором. Задержка после выключения освещения (регулируется).
Для настройки задержки, рядом с клеммой "НАГРУЗКА" стоит сине-белый регулятор. Поворот по часовой стрелке увеличивает время задержки, против часовой - уменьшает. Диапазон регулировки - от 0 секунд до 100 секунд.
Если светло, светодиод "НАГРУЗКА" включен, нагрузка включена. Если становится темно идет задержка, светодиод "НАГРУЗКА" мигает, нагрузка включена. Если темно и задержка окончена, светодиод "НАГРУЗКА" выключен, нагрузка выключена.
Пример использования: включение вытяжки в уборной без дополнительной проводки. Подключается к вентилятору и при появлении света (человек зашел в туалет), происходит включение. Если свет гаснет, вентилятор выключается после задержки.
Прибор сделан на базе ФР-02М, но задан особый алгоритм работы.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
1. Номинальное напряжение сети ― 220 В.
2. Номинальная частота ― 50 Гц.
3. Максимальный потребляемый ток ламп ― не более 3 А.
4. Мощность, потребляемая от сети не более ― 0,1 Вт.
5. Включение от 30 люкс и выше, выключение ― темно.
6. Длительность задержки выключения регулируется.
7. Диаметр подключаемых проводов – 2,5 кв.мм.
8. Габаритные размеры, не более ― 16 х 49 х 20 мм.
9. Масса – 15 г.
10. Условия эксплуатации:
― колебания электросети +/- 15%;
― интервал рабочих температур от ― 30 до + 40 С.
КОНСТРУКЦИЯ И ПОДКЛЮЧЕНИЕ

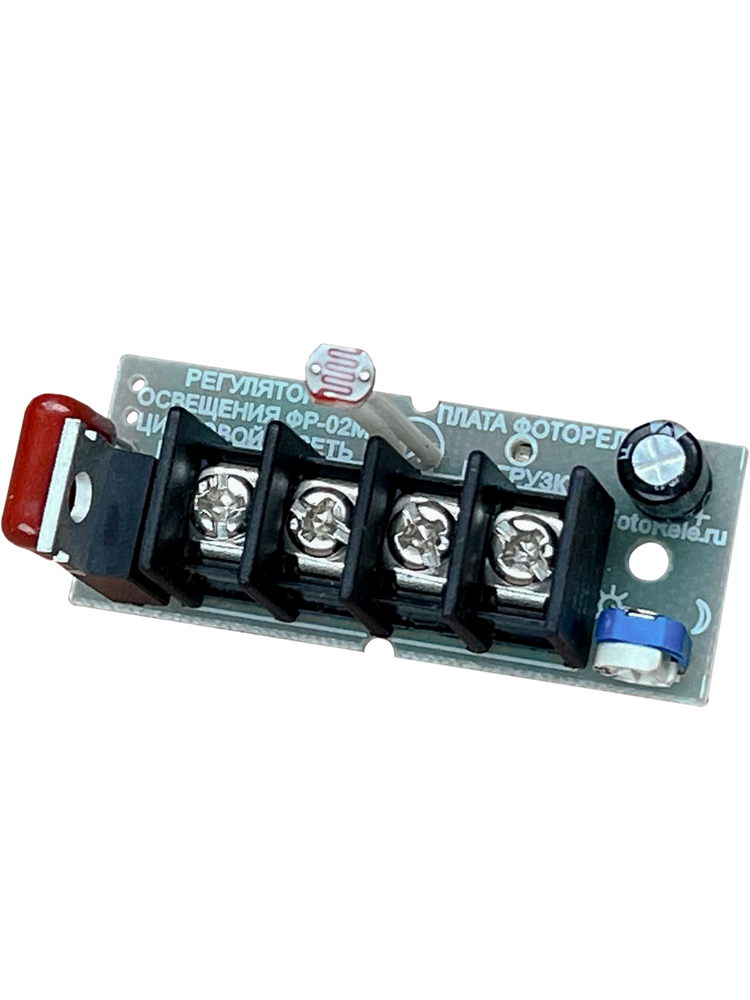

На плате установлена клемма питания и нагрузки, фоторезистор.
Плата является полностью работоспособной и прошла проверку на производстве. При возникшей необходимости проверки перед установкой, накройте датчик непрозрачным материалом, вентилятор выключится через 60 секунд, после выключения откройте ― включится.
КОМПЛЕКТ ПОСТАВКИ
1. Регулятор освещения ФР ― 1 шт.
3. Паспорт один.
УКАЗАНИЕ МЕР БЕЗОПАСНОСТИ
Монтаж платы регулятора ФР, его подключение и эксплуатация должны производиться в строгом соответствии с «Правилами устройства электроустановок» и с «Правилами эксплуатации электроустановок потребителей». Силовой щит должен быть оборудован устройством принудительного отключения напряжения с защитой от КЗ и перегрузок.
