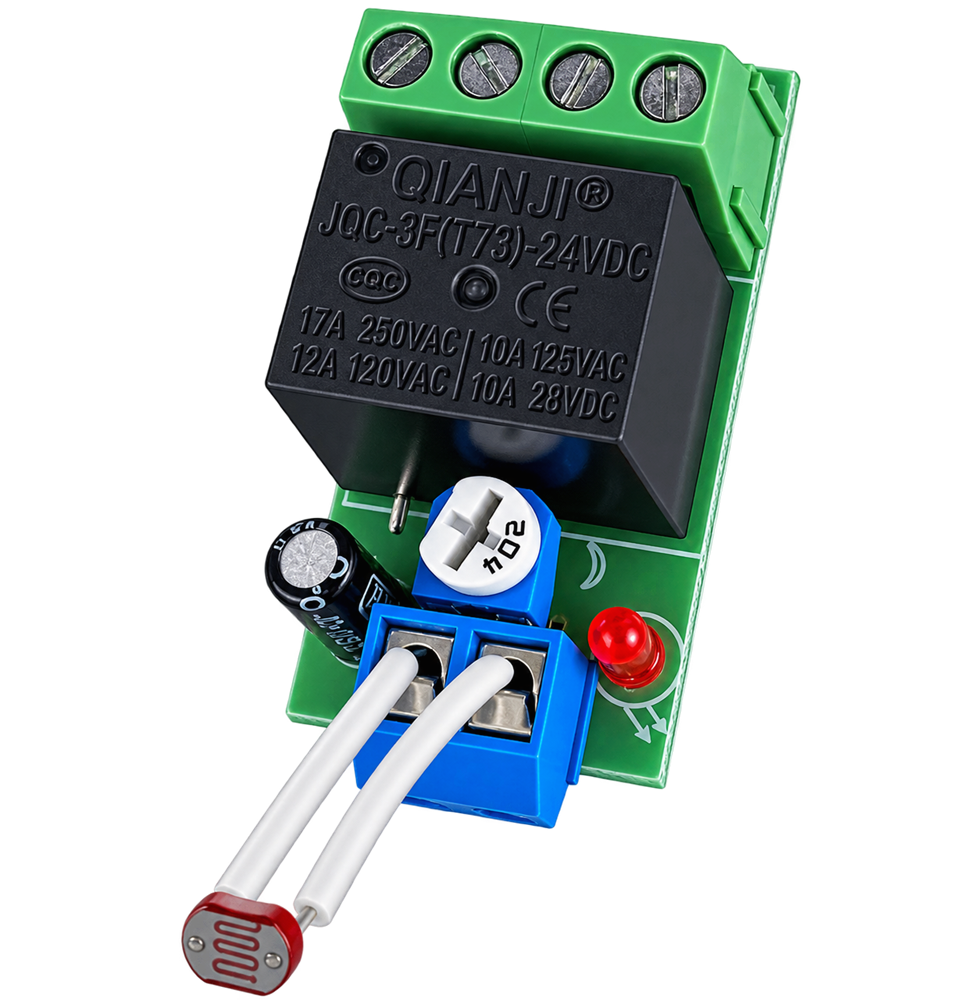

Плата фотореле 24 вольта.

СКАЧАТЬ ПАСПОРТ

ОБЩИЕ СВЕДЕНИЯ

Предназначена плата для экономии электроэнергии в дневное время, для включения светодиодных изделий, сигнализаций и другого оборудования. Устанавливается в любую герметичную распределительную коробку. Для глазка можно использовать пробку от лекарства.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

1. Рабочее напряжение: DC 24 V
2. Коммутируемый ток не более: 10 А.
3. Время срабатывания: регулируется в сумерки.
4. Задержка включения/выключения: нет.
5. Максимальное сечение присоединяемых проводников: 2.5 кв.мм.
6. Габаритные размеры: 46 х 23 х 21 мм.
7. Масса: 0.025 кг.
8. Интервал рабочих температур: от -30 до +50 С.

КОНСТРУКЦИЯ И НАСТРОЙКИ

Может коммутировать как +, так и -. Также, возможна коммутация 220 вольт! Регулировка освещенности включается примерно от 200 до 30 люкс, если сенсор хорошо видит свет! по часовой стрелке включится в темное время, против часовой - в более ранние. Для более раннего включения - затемните сенсор!
Не допускать прямого попадания управляемого освещения и прочих источников света.

ПОДКЛЮЧЕНИЕ

КОМПЛЕКТ ПОСТАВКИ

1. Регулятор освещения ФР.
3. Паспорт.

УКАЗАНИЕ МЕР БЕЗОПАСНОСТИ

Монтаж платы регулятора ФР, его подключение и эксплуатация должны производиться в строгом соответствии с «Правилами устройства электроустановок» и с «Правилами эксплуатации электроустановок потребителей». Силовой щит должен быть оборудован устройством принудительного отключения напряжения с защитой от КЗ и перегрузок. Мощность ламп (модулей) не должна превышать 100 Вт.
