Сумеречный выключатель обратного действия с световым сенсором.
ОБЩИЕ СВЕДЕНИЯ
Предназначен для включения когда светло, выключается в темноте. Запрет работы чего либо в темное время суток.
Устанавливать плату как магнит на потолке шкафа, чтобы фотоэлемент видел что открывается дверь!
Сумеречный выключатель обратного действия с световым сенсором.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
1. Номинальное напряжение сети: 220 В.
2. Номинальная частота: 50 Гц.
3. Максимальный потребляемый ток ламп: не более 10 А.
4. Мощность, потребляемая от сети не более: 0.1 Вт.
5. Включение от 30 люкс и выше, выключение: темно.
6. Диаметр подключаемых проводов: 2.5 кв.мм.
7. Габаритные размеры: 16 х 49 х 20 мм.
8. Масса: 0.015 кг.
9. Условия эксплуатации:
― колебания электросети +/- 15%;
― интервал рабочих температур от ― 30 до + 40 С.
КОНСТРУКЦИЯ И ПОДКЛЮЧЕНИЕ

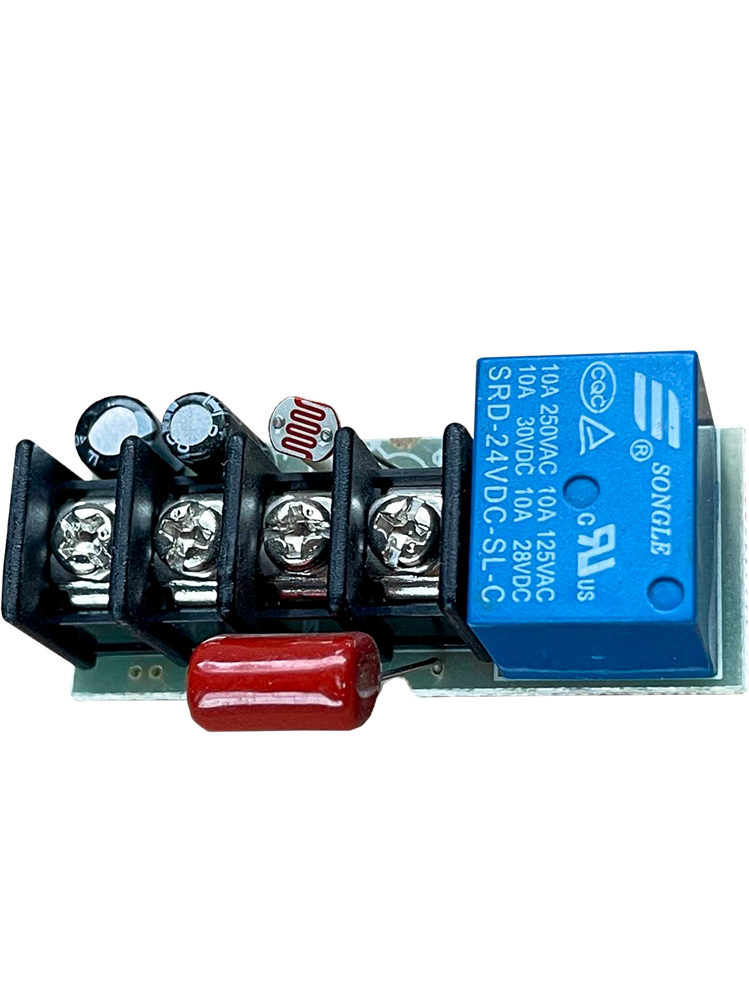

На плате установлена клемма питания и нагрузки, фоторезистор.
Плата является полностью работоспособной и прошла проверку на производстве. При возникшей необходимости проверки перед установкой, накройте датчик непрозрачным материалом, освещение выключится, откройте ― включится.
КОМПЛЕКТ ПОСТАВКИ
1. Регулятор освещения ФР.
2. Паспорт один.
УКАЗАНИЕ МЕР БЕЗОПАСНОСТИ
Монтаж платы регулятора ФР, его подключение и эксплуатация должны производиться в строгом соответствии с «Правилами устройства электроустановок» и с «Правилами эксплуатации электроустановок потребителей». Силовой щит должен быть оборудован устройством принудительного отключения напряжения с защитой от КЗ и перегрузок. Мощность ламп (модулей) не должна превышать 100 Вт.
