Артикул:
4627082403527
Размеры:
160
x
110
x
45
Вес:
0,5
кг.
Ед. измерения:
шт
Есть в наличии (
1
шт
)
Количество:

СКАЧАТЬ ПАСПОРТ

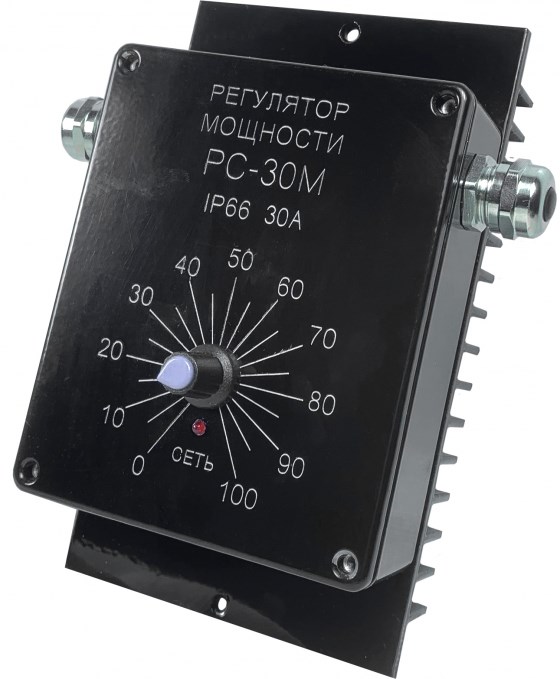

ОБЩИЕ СВЕДЕНИЯ

Для регулировки и увеличения срока службы свечения ламп накаливания или нагревательных элементов.
Классическое исполнение. Регулируется с шагом 5%.
Простой способ установки прибора между источником и потребителем электроэнергии.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

1. Номинальное напряжение сети ― 50 ― 270 В.
2. Номинальная частота ― Гц 50.
3. Максимальная нагрузка ― 5500 Вт.
4. Мощность, потребляемая от сети ― 0.2 Вт.
5. Габаритные размеры ― 160 х 110 х 45 мм.
6. Степень защиты ― IP 66.
7. Климатическое исполнение ― УХЛ ― 1.
8. Масса прибора 0.475 кг., в упаковке ― 0.5 кг.
9. Условия эксплуатации:
― температура окружающей среды от ― 30 до + 40 С.

КОНСТРУКЦИЯ И НАСТРОЙКИ

Реле выпускается в герметичном корпусе с присоединением проводов питания резистивной нагрузки.
На крышке прибора установлен регулятор для ТЭН.

При коротком замыкании на выходе прибора может сгореть предохранитель.

ПОДКЛЮЧЕНИЕ ПРИБОРА

― Снять крышку прибора.
― Прикрутить прибор на плоскость.
― Диаметр подключаемых проводов должен быть не больше размера гермоввода.
― Зачистить провода и подключить согласно схеме.
― Закрыть крышку.



КОМПЛЕКТ ПОСТАВКИ

1. Блок ― 1 шт.
2. Гермоввод ― 2 шт.
3. Предохранитель 30 А - 1 шт.
4. Паспорт ― 1 шт.
5. Упаковка ― 1 шт.

УКАЗАНИЕ МЕР БЕЗОПАСНОСТИ

Монтаж, подключение и эксплуатация должны производиться в строгом соответствии с «Правилами эксплуатации электроустановок».
Силовой щит должен быть оборудован устройством принудительного отключения напряжения с защитой от КЗ и перегрузок.
Кабели и провода должны быть надежно заземлены и защищены от попадания воды.

ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА

1. Срок гарантийного обслуживания – 24 месяца с момента приобретения.
2. В случае невозможного устранения возникшей неисправности, предприятие произведет замену на аналогичное изделие.
3. Настоящая гарантия не распространяется на изделия, получившие повреждения:
― По причинам, возникшим в процессе установки, освоения или использования изделия неправильным образом;
― В случае если изделие было вскрыто или ремонтировалось лицом, не уполномоченным на то предприятием-изготовителем.
