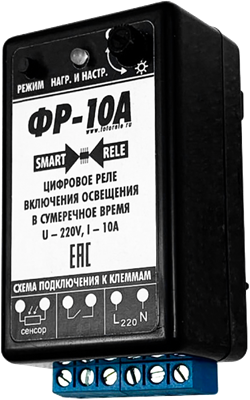

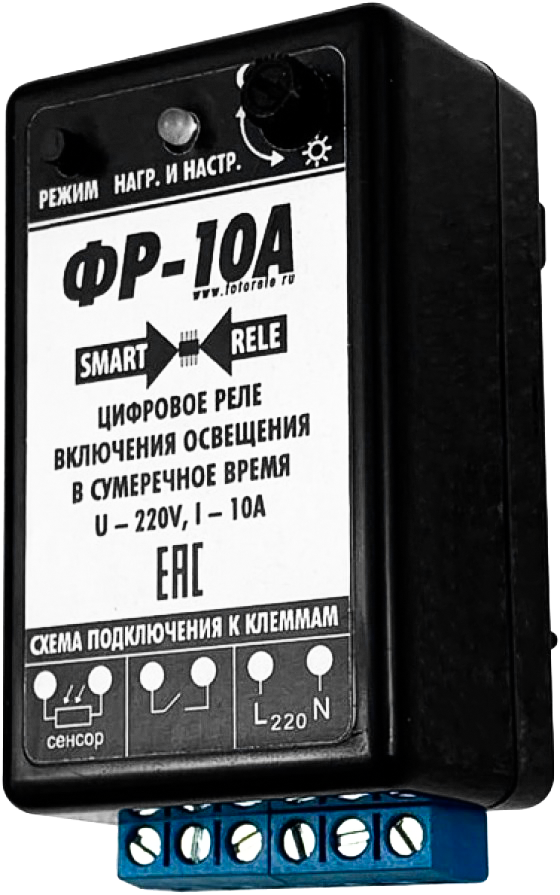

Реле ФР-10А с ночным режимом отключения освещения и обратным гистерезисом.

СКАЧАТЬ ПАСПОРТ

ОБЩИЕ СВЕДЕНИЯ

1. Фотореле предназначено для автоматического включения освещения в сумеречное время и отключения утром по установленной освещенности.
2. Полное отсутствие влияния на изменения интенсивности освещения (цифровой режим).
3. Регулировка освещенности потенциометром.
4. Кнопка выбора цифрового и ночного режимов.
5. Индикатор нагрузки и настройки.
6. Реле устанавливается на дин-рейку.
7. Полная защита от кратковременного изменения интенсивности освещения.
8. Фотореле поставляется в комплекте с гермосенсором и проводом 2 метра.

― Режим работы как аналоговое реле.
― Режим работы как цифровое реле.
― Обратный гистерезис (выключение на рассвете).
― Режим экономии ночью.
― Компенсация собственного света.
― Компенсация постороннего света.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

1. Номинальное напряжение сети ― 220 В.
2. Номинальная частота ― 50 Гц.
3. Коммутируемый ток не более ― 10 А (2000 Вт).
4. Диапазон срабатывания ― от захода солнца до окончания сумерек.
5. Задержка выключения/включения - 30/15 сек.
6. 6 ночных режимов экономии.
7. Мощность, потребляемая от сети не более ― 0.01 Вт
8. Максимальное сечение присоединяемых проводников ― 2.5 кв.мм.
9. Габаритные размеры ― 68 х 37 х 38 мм.
10. Степень защиты реле ― IP 30, сенсора ― IP 68.
11. Климатическое исполнение ― УХЛ-3.
12. Масса ― 0.07 кг.
13. Условия эксплуатации:
― Колебания электросети +/- 15% от номинала;
― Интервал рабочих температур от ― 40 до + 40 С. Для сенсора ― 55 С.

КОНСТРУКЦИЯ И ПРИНЦИП НАСТРОЙКИ

Фотореле выпускается в пластиковом корпусе с присоединением проводов питания, коммутируемых электрических цепей и гермосенсора на клеммы прибора.
На лицевой панели расположен регулятор порога срабатывания, кнопка ночного режима и светодиод двойного свечения.
Подключите питание – 220 вольт к клеммам 4 и 6, а лампу через фазу на клеммы 3 и 4 и на ноль, фотосенсор на клеммы 1 и 2. Порог освещенности срабатывания устанавливается с помощью ручки регулятора.
Положение "солнце" соответствует включению освещения в начале сумеречного времени. Положение "луна" соответствует включению прибора при окончании сумерек.
После включения устройства, пару секунд производится запуск, и по готовности мигнет светодиод настройка. Для точной настройки порога включения, во время сумерек, установите положение регулятора в положение "луна". Плавно, медленно вращайте ручку в положения "солнце". Как только светодиод «настройка-зеленый» начнет мигать – чувствительность настроена. Через 15 секунд произойдет включение лампы, если датчик не засветить. Выключение произойдет через 30 секунд после повышения освещенности выше установленного порога.
Прибор может работать в «ночном» режиме. Если ночью нет необходимости в освещении, лампу можно на некоторое время отключать. Пример – вывеска магазина включается в вечерние сумерки. С 0 до 5 людей нет и для экономии энергии можно выключить свет. В этот период времени прибор выключает лампу. С 5 часов лампа включается и по утренним сумеркам устройство ее отключает.
Для включения «ночного» режима в «аналоговом» реле нужно нажать и держать кнопку в течение 1 секунды. Время отсчитывать нет необходимости – светодиод «настройка» мигает каждую секунду при нажатой кнопке.
Для определения выбранного режима, светодиод «настройка-зеленый» информирует о времени включения и выключения лампы. Если выбрано «аналоговое» реле – первые 3 секунды «настройка» будет гореть. Для обозначения времени выключения нагрузки, «настройка» будет мигать в течении следующих 3 секунд. Не мигает – выключение с 0 часов. 1 мигание – с часу. 2 мигания – с 2 часов. Следующие 3 секунды - обозначение времени включения света. 5 миганий – с 5 часов. 4 мигания – с 4 часов. Стандартно – с 0 до 5.
Для отключения «ночного» режима нужно удерживать кнопку в течение 10 секунд – сброс в заводские настройки. На 5 и 10 секунде «настройка» мигнет 2 раза для облегчения отсчета. Светодиод «настройка» перестанет мигать.
Переключение на «умное» реле производится с помощью удержания кнопки в течении 5 секунд. Светодиод «настройка» будет мигать раз в секунду. Реле включит лампу по выставленному порогу и не выключится, пока не зафиксирует рассвет. Данное реле обладает обратным гистерезисом и компенсацией собственного и постороннего света. Датчик может быть засвечен как собственной лампой (если расположение лампы подобрано так, что ее свет попадает на датчик), так и посторонней (если вдруг включилась недалеко другая лампа и засвечивает датчик). Также, прибор включит свет, даже если освещенность не опускается ниже установленного порога (например, выпал снег и стало светлее).
Включение «ночного» режима производится нажатием кнопки и удержанием 5 секунд. Стандартно – с 0 до 5. Переключение – нажатие кнопки 1 секунду. «Настройка» будет мигать также как в «аналоговом» реле, за исключением включения светодиода на 3 секунды. Отключение данного режима – повторное удержание кнопки 5 секунд.
1й – с 0 до 5 часов, 2й – с 1 до 5, 3й – с 2 до 5, 4й – с 0 до 4, 5й – с 1 до 4, 6й – с 2 до 4.

Переключение прибора в заводские настройки производится нажатием кнопки в течении десяти секунд (светодиод дважды мигнет на пятой, десятой секунде).

Память энергонезависимая, сохранение всех настроек при отключении питания

ПОДКЛЮЧЕНИЕ ПРИБОРА

― Для установки прибора на дин-рейку, сначала опустите на верхнюю часть рейки, затем нижнюю защелкните. Снятие осуществляйте с нажимом на верх часть прибора.
― Зачистить провода и подключить согласно схемы в паспорте изделия.
― Установить порог срабатывания, в дальнейшем отрегулировать по необходимости.
― Если необходимо - установить «ночной режим»
― Удлинить сенсор на необходимое расстояние, любым проводом на расстояние не более 100 метров.
― При установке сенсора не допускать прямого попадания управляемого освещения.
― Проверку прибора производить только в аналоговом режиме!

КОМПЛЕКТ ПОСТАВКИ

1. Фотореле - 1 шт.
2. Гермосенсор с проводом 2 метра (МС-21-12 2Х0.35) - 1 шт.
3. Паспорт - 1 шт.
4. Упаковка - 1 шт.

УКАЗАНИЕ МЕР БЕЗОПАСНОСТИ

Монтаж, подключение и эксплуатация должны производиться в строгом соответствии с «Правилами эксплуатации электроустановок».
Силовой щит должен быть оборудован устройством принудительного отключения напряжения с защитой от КЗ и перегрузок.
При подключение источников света работающих совместно с дросселями или трансформаторами, следует учитывать рабочие и пусковые токи, указанные на маркировке изделий, суммарное значение которых не должно превышать 10 ампер.

ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА

1. Срок гарантийного обслуживания – 24 месяца с момента приобретения.
2. В случае невозможного устранения возникшей неисправности, предприятие произведет замену на аналогичное изделие.
3. Настоящая гарантия не распространяется на изделия, получившие повреждения:
- По причинам, возникшим в процессе установки, освоения или использования изделия неправильным образом;
- При подключении нагрузки превышающей допустимую;
- В случае если изделие было вскрыто или ремонтировалось лицом, не уполномоченным на то предприятием-изготовителем.

25 штук в гофрокоробке 24х13х33
