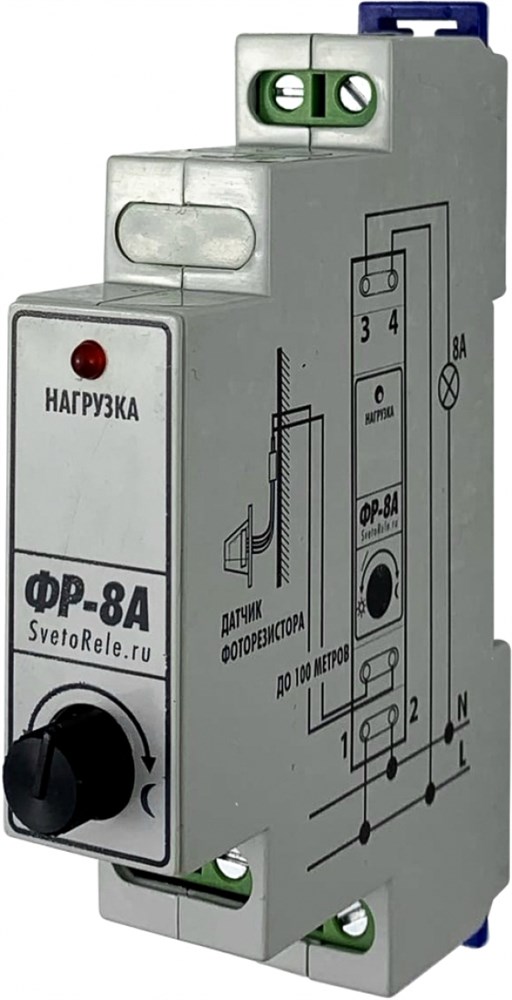

Фотореле ФР-8А без задержки выключения для освещения зданий

СКАЧАТЬ ПАСПОРТ

ОБЩИЕ СВЕДЕНИЯ

 1. Фотореле предназначено для автоматического включения и выключения освещения в сумеречное время, а также может служить элементом управления различными устройствами.
 2. Область применения; управление любым напряжением от 5 до 380 вольт (сухой контакт).
 3. Прибор коммутирует нагрузку электромагнитным реле.
 4. Реле устанавливается на din - рейку
 5. Регулятор порога срабатывания, нет задержки выключения.
 6. Индикатор нагрузки.
 7. Гермосенсор 2 метра.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

 1. Номинальное напряжение сети - 220 В.
 2. Номинальная частота - 50 Гц.
 3. Коммутируемый ток не более - 8 А (1700 Вт) (DС - 10 А).
 4. Диапазон срабатывания - от захода солнца до окончания сумерек.
 5. Мощность, потребляемая от сети не более - 0.4 Вт.
 6. Максимальное сечение присоединяемых проводников - 2.5 кв.мм.
 7. Габаритные размеры - 17.5 х 66 х 90 мм.
 8. Степень защиты реле - IP 40, сенсора - IP 68.
 9. Климатическое исполнение - УХЛ-3.
10. Масса - 0.055 кг.
11. Условия эксплуатации:
- Колебания электросети +/- 15% от номинала;
- Интервал рабочих температур от - 40 до + 40 С. Для сенсора - 55 С.

КОНСТРУКЦИЯ И НАСТРОЙКИ

  Фотореле выпускается в пластиковом корпусе с присоединением проводов питания, коммутируемых электрических цепей и гермосенсора на клеммы прибора.
  На лицевой панели расположен регулятор порога срабатывания и светодиод.
  Настройку реле производить в сумеречное время.
  Поверните регулятор в крайнее положение «луна» и плавно вращайте в направлении «солнце» до включения светодиода. Индикация сигнализирует о подаче напряжения на источник света. Дальнейшей регулировки не требуется, прибор будет работать в автоматическом режиме.
  При повороте регулятора в сторону «солнце», освещение включится в более светлое время, в сторону «луна», в более темное.

ПОДКЛЮЧЕНИЕ ПРИБОРА

― Установите реле на din - рейку или на плоскость. Выбор требуемого варианта крепления реле происходит путем перестановки стопорной части во внутреннее отверстие корпуса. Наружные позволяют выдвинуть планку за габарит прибора и закрепить реле на плоскость, внутренние предназначены для крепления на дин-рейку. Перемещение пластиковой пружины в нужное отверстие производится путем поддевания стопорной части (лучше небольшой отверткой) и смещения крепежа в нужную сторону
― Зачистить провода и подключить согласно схемы в паспорте изделия.
― Удлинить сенсор на необходимое расстояние (до 100 метров) любым проводом и установить на высоте 3,5 метров.
― Не допускать прямого попадания управляемого освещения и прочих источников света.
― Для принудительного включения освещения подключите обычный выключатель последовательно сенсору, а параллельное подсоединение будет отключать освещение не затрагивая высоковольтную сеть. Для более раннего включения - затемните фотодатчик шторкой, пластиной или установите в место где падает меньше солнечного света.

КОМПЛЕКТ ПОСТАВКИ

1. Фотореле - 1 шт.
2. Гермосенсор с проводом 2 метра (МС-21-12 2Х0.35) - 1 шт.
3. Паспорт - 1 шт.
4. Упаковка - 1 шт.

УКАЗАНИЕ МЕР БЕЗОПАСНОСТИ

Монтаж, подключение и эксплуатация должны производиться в строгом соответствии с «Правилами эксплуатации электроустановок».
Силовой щит должен быть оборудован устройством принудительного отключения напряжения с защитой от КЗ и перегрузок.
При подключение источников света работающих совместно с дросселями или трансформаторами, следует учитывать рабочие и пусковые токи, указанные на маркировке изделий, суммарное значение которых не должно превышать 8 ампер.

ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА

1. Срок гарантийного обслуживания – 24 месяца с момента приобретения.
2. В случае невозможного устранения возникшей неисправности, предприятие произведет замену на аналогичное изделие.
3. Настоящая гарантия не распространяется на изделия, получившие повреждения:
- По причинам, возникшим в процессе установки, освоения или использования изделия неправильным образом;
- При подключении нагрузки превышающей допустимую;
- В случае если изделие было вскрыто или ремонтировалось лицом, не уполномоченным на то предприятием-изготовителем.

25 штук в гофрокоробке 34х24х12
