ОБЩИЕ СВЕДЕНИЯ

 1. Фотореле предназначено для автоматического управления уличным освещением, освещением мест общего пользования или индивидуальных рабочих мест в зависимости от уровня освещённости, а также может служить элементом управления различными устройствами.
 2. Область применения; управление силовыми цепями переменного тока, рассчитанными на питание от промышленной сети.
 3. Прибор коммутирует нагрузку электромагнитным реле, на входе питание, на выходе - нагрузка.
 4. Реле устанавливается на дин-рейку.
 5. Фотореле поставляется в комплекте с гермосенсором без проводов.
 6. Индикация включения нагрузки.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

 1. Номинальное напряжение сети ― 220 В.
 2. Номинальная частота ― 50 Гц.
 3. Коммутируемый ток не более  10 А (2000 Вт).
 4. Диапазон срабатывания ― от 600 люкс до 5 люкс.
 5. Мощность, потребляемая от сети не более ― 0.4 Вт.
 6. Максимальное сечение присоединяемых проводников ― 2.5 мм ².
 7. Габаритные размеры ― 68 х 37 х 38 мм.
 8. Степень защиты ― IP30, климатическое исполнение ― УХЛ-3.
 9. Масса: 0.055 кг.
10. Условия эксплуатации:
― Колебания электросети +/- 15% от номинала
― Интервал рабочих температур от - 25 до + 30 С.

КОНСТРУКЦИЯ И НАСТРОЙКИ

  Фотореле выпускается в пластиковом корпусе с присоединением проводов питания, коммутируемых электрических цепей и гермосенсора на клеммы прибора.
  На лицевой панели расположен регулятор порога срабатывания и светодиод.
  Настройку реле производить в сумеречное время.
  При повороте регулятора в сторону «солнце», освещение включится в более светлое время, в сторону «луна», в более темное.

ПОДКЛЮЧЕНИЕ ПРИБОРА

― Для установки прибора на дин-рейку, сначала опустите на верхнюю часть рейки, затем нижнюю защелкните. Снятие осуществляйте с нажимом на верх часть прибора.

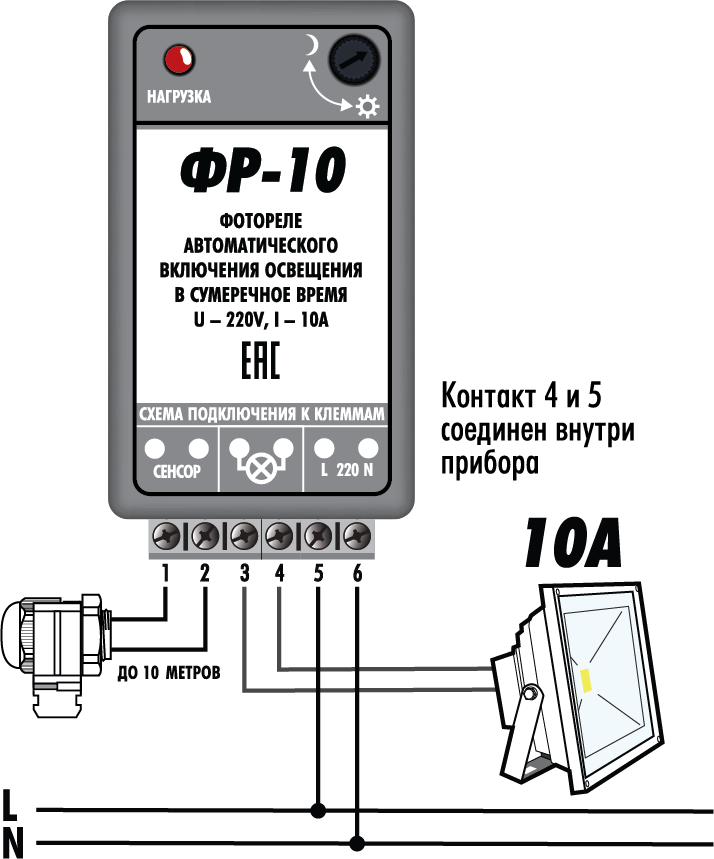

― Зачистить провода и подключить согласно схемы в паспорте изделия.
― Удлинить сенсор на необходимое расстояние любым проводом и установить как показано на рисунке.
― Установить порог срабатывания.

КОМПЛЕКТ ПОСТАВКИ

1. Фотореле - 1 шт.
2. Гермосенсор - 1 шт.
3. Паспорт - 1 шт.
4. Упаковка - 1 шт.

УКАЗАНИЕ МЕР БЕЗОПАСНОСТИ

 Монтаж, подключение и эксплуатация должны производиться в строгом соответствии с «Правилами эксплуатации электроустановок».
 Силовой щит должен быть оборудован устройством принудительного отключения напряжения с защитой от КЗ и перегрузок.
 При подключение источников света работающих совместно с дросселями или трансформаторами, следует учитывать рабочие и пусковые токи, указанные на маркировке изделий, суммарное значение которых не должно превышать 10 ампер.

ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА

1. Срок гарантийного обслуживания – 6 месяцев с момента приобретения.
2. В случае невозможного устранения возникшей неисправности, предприятие произведет замену на аналогичное изделие.
3. Настоящая гарантия не распространяется на изделия, получившие повреждения:
― По причинам, возникшим в процессе установки, освоения или использования изделия неправильным образом;
― При подключении нагрузки превышающей допустимую;
― В случае если изделие было вскрыто или ремонтировалось лицом, не уполномоченным на то предприятием-изготовителем.

40 штук в гофрокоробке 24х12х34
