ОБЩИЕ СВЕДЕНИЯ

СКАЧАТЬ ПАСПОРТ

 1. Светочувствительное реле предназначено для автоматического включения освещения в сумеречное время и отключения утром по настроенной освещенности.
 2. Область применения - управление силовыми цепями переменного тока, рассчитанными на питание от промышленной сети.
 3. Прибор коммутирует нагрузку электромагнитным реле.
 4. Нет задержки включения и выключения.
 5. Индикатор нагрузки.
 6. Прибор используется только для наружной установки.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

 1. Напряжение сети переменного тока ― не более 240 вольт.
 2. Номинальная частота ― Гц 50.
 3. Максимальный коммутируемый ток ― 10 А.
 4. Мощность, потребляемая от сети ― 0.6 Вт.
 5. Диапазон срабатывания ― сумерки.
 6. Механическая износостойкость, циклов в/о не менее 100 000 раз.
 7. Габаритные размеры ― 85 х 100 х 35 мм.
 8. Степень защиты реле ― IP 54.
 9. Климатическое исполнение ― УХЛ - 1.
10. Масса ― 0.1 кг.
11.Температура окружающей среды от -30 до + 40 С.

КОНСТРУКЦИЯ И НАСТРОЙКИ

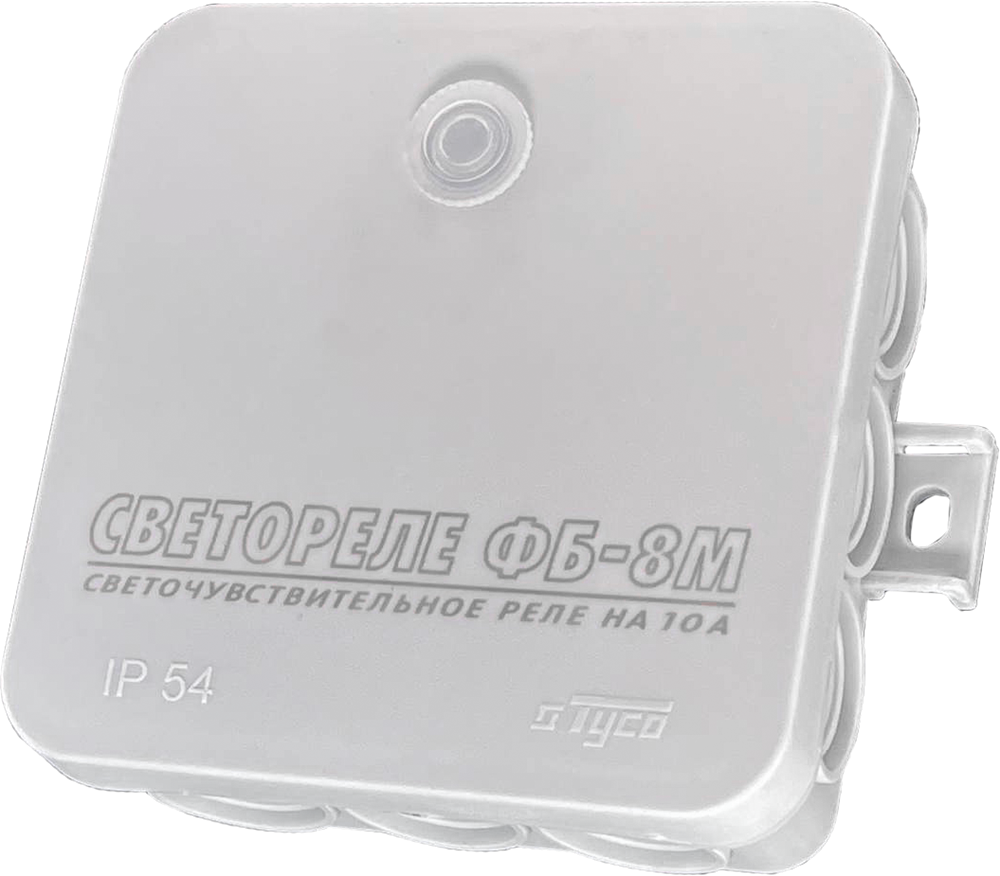

  Светочувствительное реле выпускается в герметичном корпусе с присоединением проводов питания и коммутируемых электрических цепей.

ПОДКЛЮЧЕНИЕ ПРИБОРА

― Разрезать провод идущий к осветительным приборам вне зоны действия освещения, включаемого при помощи сенсора.
― Снять пластиковую крышку прибора.
― Прикрутить прибор на плоскость между разрезанными проводами.
― Зачистить провод и подключить согласно схемы в паспорте изделия.
― При подключении проводов сечением более 2,5 кв. мм. использовать наконечники.
― Закрыть пластиковую крышку.
― Не допускать прямого попадания управляемого освещения и прочих источников света.
― Для включения в более раннее время, поверните сенсор внутрь прибора.

КОМПЛЕКТ ПОСТАВКИ

1. Реле ― 1 шт.
2. Паспорт ― 1 шт.
3. Упаковка ― 1 шт.

УКАЗАНИЕ МЕР БЕЗОПАСНОСТИ

   Монтаж, подключение и эксплуатация должны производиться в строгом соответствии с «Правилами эксплуатации электроустановок».
   Силовой щит  должен быть  оборудован устройством принудительного отключения напряжения с защитой от КЗ и перегрузок.
   Кабели и провода должны быть  надежно заземлены и защищены от попадания воды.
   При подключение источников света работающих совместно с дросселями или трансформаторами, следует учитывать рабочие и пусковые токи, указанные на маркировке изделий, суммарное значение которых не должно превышать 10 ампер.

ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА

1. Срок гарантийного обслуживания - 5 лет с момента приобретения.
2. В случае невозможного устранения возникшей неисправности, предприятие произведет замену на аналогичное изделие.
3. Настоящая гарантия не распространяется на изделия, получившие повреждения:
― По причинам, возникшим в процессе установки, освоения или использования изделия неправильным образом;
― При подключении нагрузки превышающей допустимую;
― В случае если изделие было вскрыто или ремонтировалось лицом, не уполномоченным на то предприятием-изготовителем.
