Покупаем классическое герметичное фотореле для включения света в сумеречное время

Артикул:
4620748890075
Размеры:
115
x
167
x
60
Вес:
0,245
кг.
Ед. измерения:
шт
Есть в наличии (
44
шт
)
Количество:

Раннее название ФОТОБЛОК ФБ

СКАЧАТЬ ПАСПОРТ.

ОБЩИЕ СВЕДЕНИЯ

1. Светочувствительное реле предназначено для автоматического включения освещения в сумеречное время и отключения утром по установленной освещенности.
2. Прибор коммутирует нагрузку электромагнитным реле.
3. Регулятор порога срабатывания.
4. Индикатор нагрузки и настройки.
5. Простой способ установки прибора между источником и потребителем электроэнергии.
6. Прибор используется исключительно для наружной установки.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

 1. Напряжение сети переменного тока ― не более 250 вольт.
 2. Номинальная частота ― Гц 50.
 3. Максимальный коммутируемый ток ― 32 А.
 4. Мощность, потребляемая от сети ― 0.01 Вт.
 5. Диапазон срабатывания ― от захода солнца до окончания сумерек.
 6. Механическая износостойкость, циклов в/о не менее 100 000 раз.
 7. Габаритные размеры ― 115 х 157 х 60 мм.
 8. Степень защиты реле ― IP 56.
 9. Климатическое исполнение ― УХЛ - 1.
10. Масса ― 0.225 кг., в упаковке ― 0.245 кг.
11. Температура окружающей среды от -30 до + 40 С.

КОНСТРУКЦИЯ И НАСТРОЙКИ

  Светочувствительное реле выпускается в герметичном корпусе с присоединением проводов питания и коммутируемых электрических цепей через гермовводы.
  На плате прибора внутри корпуса расположены:
― регулятор порога срабатывания,
― индикатор нагрузки и настройки.
  Настройку реле производить в сумеречное время.
  Поверните регулятор в крайнее положение «луна» и вращайте в направлении «солнце» до включения двух светодиодов. Индикация сигнализирует о затемнении сенсора и подаче напряжения на источник света. Дальнейшей регулировки не требуется, прибор будет работать в автоматическом режиме.
   При повороте регулятора в сторону «солнце», освещение включится в более светлое время, в сторону «луна», в более темное.

ПОДКЛЮЧЕНИЕ ПРИБОРА

― Разрезать провод идущий к осветительным приборам вне зоны действия освещения, включаемого при помощи сенсора.
― Снять пластиковую крышку прибора.
― Прикрутить прибор на плоскость между разрезанными проводами.
― Диаметр провода должен быть не больше размера гермоввода.

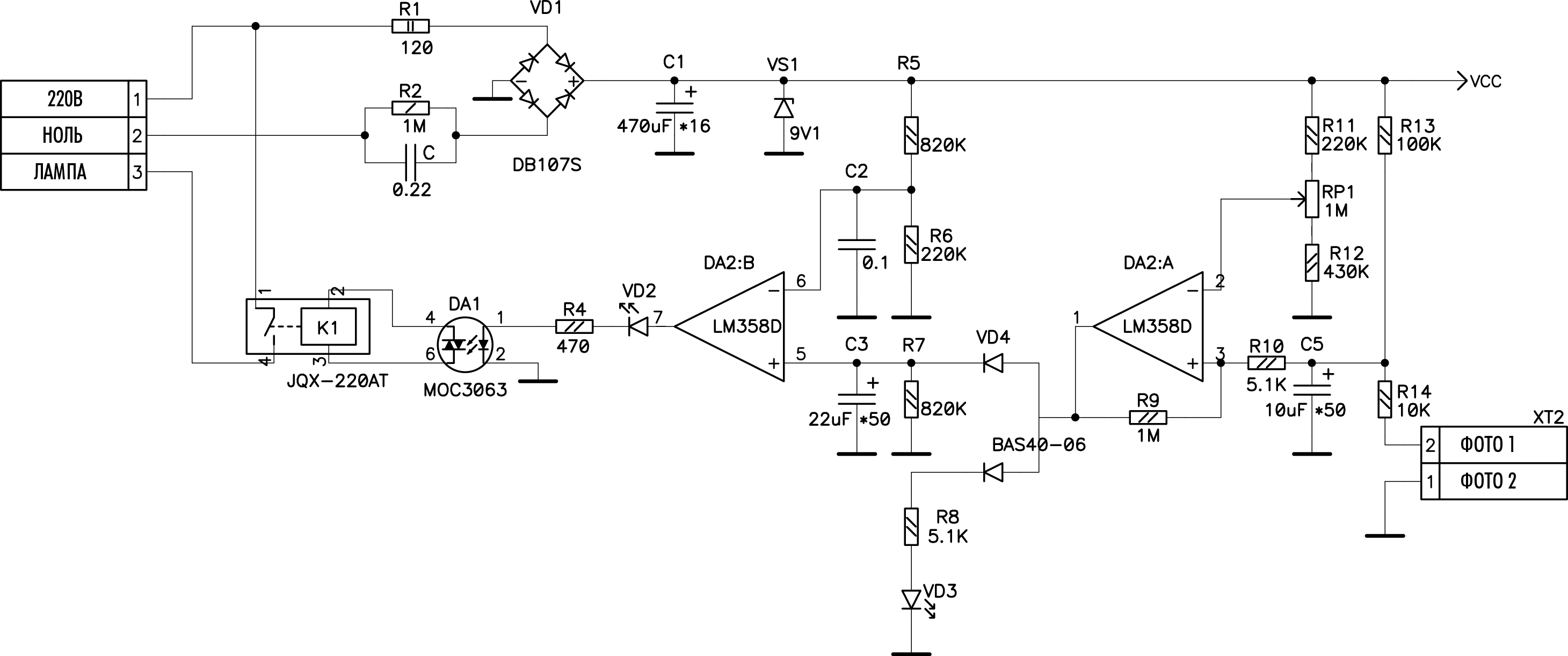

― Зачистить провод и подключить согласно схемы в паспорте изделия.
― При подключении проводов сечением более 2,5 кв. мм. использовать наконечники.
― Установить порог срабатывания.
― Закрыть пластиковую крышку.
― Не допускать прямого попадания управляемого освещения и прочих источников света.
― Для включения в более раннее время, поверните сенсор внутрь прибора.

КОМПЛЕКТ ПОСТАВКИ

1. Реле ― 1 шт.
2. Гермоввод ― 2 шт.
3. Паспорт ― 1 шт.
4. Упаковка ― 1 шт.

УКАЗАНИЕ МЕР БЕЗОПАСНОСТИ

Монтаж, подключение и эксплуатация должны производиться в строгом соответствии с «Правилами эксплуатации электроустановок».
Силовой щит  должен быть  оборудован устройством принудительного отключения напряжения с защитой от КЗ и перегрузок.
Кабели и провода должны быть  надежно заземлены и защищены от попадания воды.
При подключение источников света работающих совместно с дросселями или трансформаторами, следует учитывать рабочие и пусковые токи, указанные на маркировке изделий, суммарное значение которых не должно превышать 32 ампер.

ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА

1. Срок гарантийного обслуживания - 5 лет с момента приобретения.
2. В случае невозможного устранения возникшей неисправности, предприятие произведет замену на аналогичное изделие.
3. Настоящая гарантия не распространяется на изделия, получившие повреждения:
- По причинам, возникшим в процессе установки, освоения или использования изделия неправильным образом;
- При подключении нагрузки превышающей допустимую;
- В случае если изделие было вскрыто или ремонтировалось лицом, не уполномоченным на то предприятием-изготовителем.

НЕИСПРАВНОСТИ И МЕТОДЫ ИХ УСТРАНЕНИЯ

10 штук в гофрокоробке 34х24х12
