Купить фотореле с температурой минус 50 градусов С.
Раннее название ФОТОБЛОК ФБ-11.
ОБЩИЕ СВЕДЕНИЯ
1. Светочувствительное реле предназначено для автоматического включения освещения в сумеречное время и отключения утром по настроенной освещенности.
2. Бесконтактное включение нагрузки.
3. Защита от кратковременного изменения интенсивности освещения.
4. Регулятор порога срабатывания, независимый от включенной нагрузки.
5. Индикатор нагрузки и настройки.
6. Простой способ установки прибора между источником и потребителем электроэнергии. Напряжение на входе равно напряжению на выходе.
7. Встроенный съёмный герметичный сенсор.
8. Прибор используется для наружной установки (Возможна внутренняя установка прибора при подключении выносного сенсора).
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
1. Напряжение сети - от 150 до 265 Вольт.
2. Номинальная частота - Гц 50.
3. Максимальный коммутируемый ток - 15 А (3000 Вт).
4. Предохранитель - 10 А.
5. Мощность, потребляемая от сети - 5 Вт.
6. Диапазон срабатывания - от захода солнца до окончания сумерек.
7. Задержка выключения/включения - 30/5 сек.
8. Габаритные размеры - 115 х 157 х 65 мм.
9. Степень защиты реле - IP 56, сенсора - IP68.
10. Климатическое исполнение - УХЛ - 1.
11. Масса - 0.245 кг., в упаковке - 0.265 кг.
12. Условия эксплуатации от - 50 до + 40 С.
КОНСТРУКЦИЯ И НАСТРОЙКИ
Светочувствительное реле выпускается в герметичном корпусе с присоединением проводов питания и коммутируемых электрических цепей через гермовводы.
На плате прибора внутри корпуса расположены:
― регулятор порога срабатывания,
― индикатор нагрузки и настройки.
Настройку реле производить в сумеречное время.
Поверните регулятор в крайнее положение «луна» и вращайте в направлении «солнце» до включения двух светодиодов. Индикация сигнализирует о затемнении сенсора и подаче напряжения на источник света. Дальнейшей регулировки не требуется, прибор будет работать в автоматическом режиме.
При повороте регулятора в сторону «солнце», освещение включится в более светлое время, в сторону «луна», в более темное.
ПОДКЛЮЧЕНИЕ ПРИБОРА
― Монтаж прибора производить при температуре не ниже - 20 С.
― Снять пластиковую крышку прибора.
― Прикрутить прибор на плоскость между разрезанными проводами.
― Диаметр провода должен быть не больше размера гермоввода.
― Зачистить провод и подключить согласно схемы в паспорте изделия.
― При подключении проводов сечением более 2,5 кв. мм. использовать наконечники.
― Установить порог срабатывания.
― Закрыть пластиковую крышку.

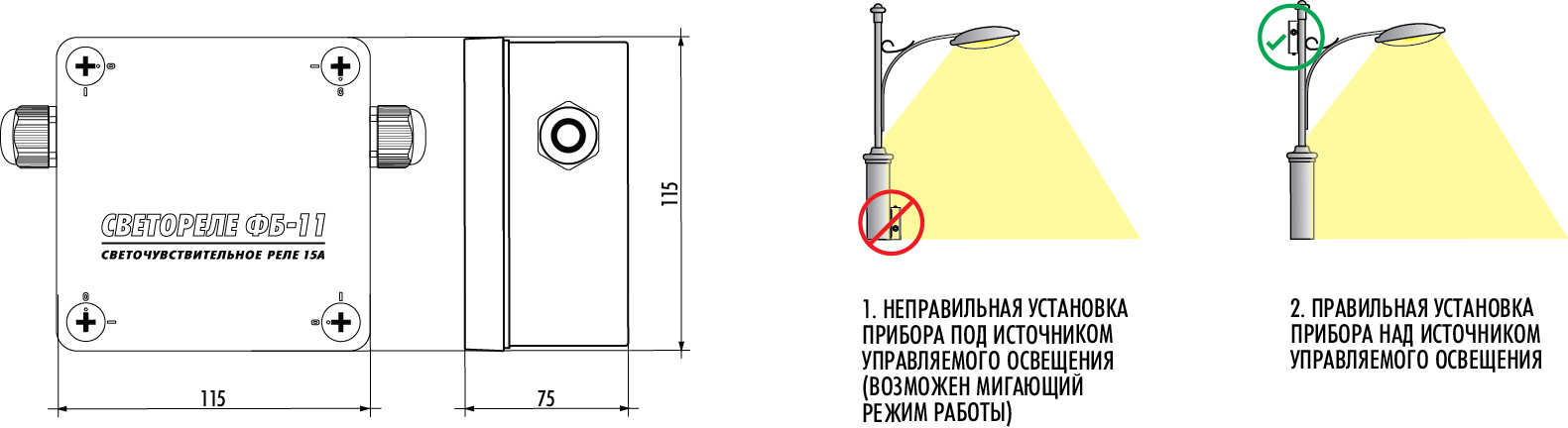

― Не допускать прямого попадания управляемого освещения и прочих источников света.
― Для включения в более раннее время, поверните сенсор внутрь прибора.
― Установка съёмного сенсора отдельно от прибора возможна на расстоянии до 100 метров
КОМПЛЕКТ ПОСТАВКИ
1. Реле ― 1 шт.
2. Гермоввод ― 2 шт.
3. Предохранитель ― 1 шт.
4. Гермосенсор установленный на клеммы ― 1 шт.
5. Паспорт ― 1 шт.
6. Упаковка ― 1 шт.
УКАЗАНИЕ МЕР БЕЗОПАСНОСТИ
Монтаж, подключение и эксплуатация должны производиться в строгом соответствии с «Правилами эксплуатации электроустановок».
Силовой щит должен быть оборудован устройством принудительного отключения напряжения с защитой от КЗ и перегрузок.
Кабели и провода должны быть надежно заземлены и защищены от попадания воды.
При подключение источников света работающих совместно с дросселями или трансформаторами, следует учитывать рабочие и пусковые токи, указанные на маркировке изделий, суммарное значение которых не должно превышать 10 ампер. Категорически не допускается установка перемычки вместо предохранителя.
ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА
1. Срок гарантийного обслуживания - 5 лет с момента приобретения.
2. В случае невозможного устранения возникшей неисправности, предприятие произведет замену на аналогичное изделие.
3. Настоящая гарантия не распространяется на изделия, получившие повреждения:
― По причинам, возникшим в процессе установки, освоения или использования изделия неправильным образом;
― При подключении нагрузки превышающей допустимую;
― В случае если изделие было вскрыто или ремонтировалось лицом, не уполномоченным на то предприятием -изготовителем.
10 штук в гофрокоробке 34х24х12
