Фотореле для встраивания в светильник

Артикул:
4627082402728
Размеры:
49
x
16
x
15
Вес:
0,011
кг.
Ед. измерения:
шт
Есть в наличии (
200
шт
)
Количество:

СКАЧАТЬ ПАСПОРТ

ОБЩИЕ СВЕДЕНИЯ

Фотореле ФР-02М предназначено для автоматического включения и выключения освещения в зависимости от освещенности окружающей среды.
Особенностью данного прибора является компенсация собственного света. То есть датчик может засвечиваться управляемой лампой без сбоев в определении текущей освещенности. Достигается это с помощью кратковременного выключения лампы в момент сканирования освещенности каждые полчаса.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

1. Номинальное напряжение сети: 220 В.
2. Номинальная частота: 50 Гц.
3. Максимальный потребляемый ток ламп: не более 3 А (660 Вт).
4. Мощность, потребляемая от сети не более: 0.1 Вт.
5. Включение/выключение при освещенности: 100/2 Люкс. регулируется.
6. Диаметр подключаемых проводов: 2.5 кв.мм.
7. Габаритные размеры, не более: 16 х 49 х 1.5 мм.
8. Масса: 0.011 кг.
9. Условия эксплуатации:
- колебания электросети +/- 15%;
- интервал рабочих температур от - 30 до + 40 С.

КОНСТРУКЦИЯ И НАСТРОЙКИ

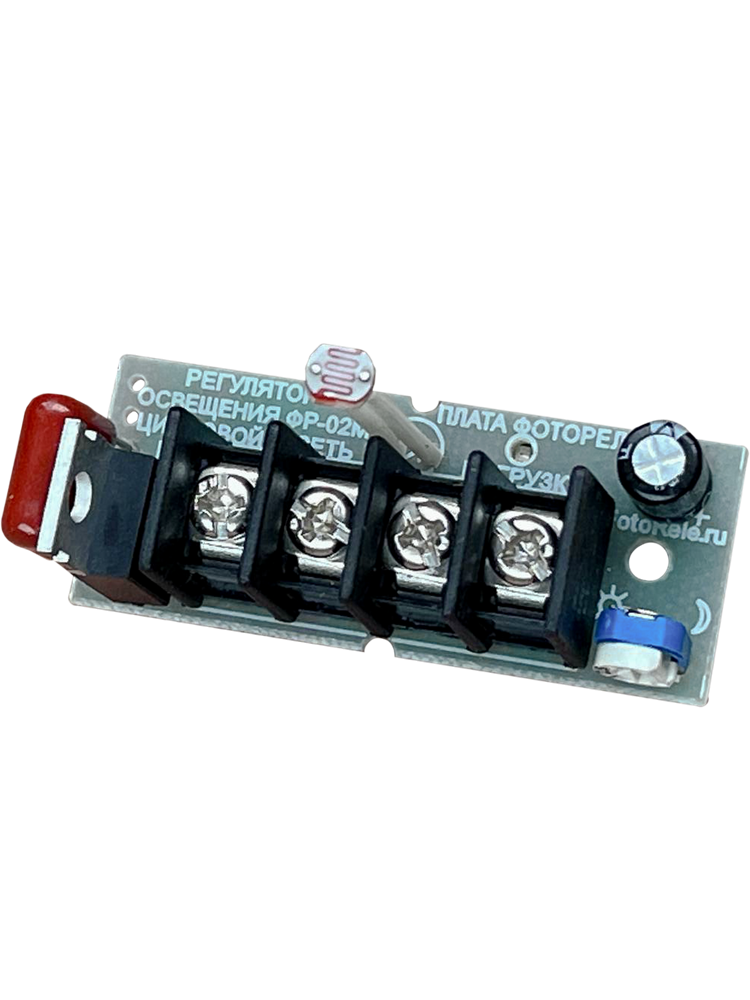

На плате установлена клемма питания и нагрузки, фоторезистор, регулятор порога срабатывания.
Задание порога освещенности производится поворотом регулятора. По часовой стрелке - порог выше, лампа включится раньше, когда еще не совсем темно. Против часовой стрелки - порог ниже, лампа включится позднее, в более темное время.
При подачи питания на регулятор мигнет 1 раз нагрузка. Затемните датчик с помощью колпачка или темной тряпки, чтобы он не видел свет. Загорится светодиод. Закрытие датчика пальцем или ладонью не гарантирует его затемнение. Засветите датчик - светодиод выключится. Если Вам не важна точная настройка, оставьте прибор в среднем положении регулятора. Первую минуту после включения устройство работает в режиме настройки и лампа включаться не будет. Это означает, что Вы можете без задержки выбирать требуемый порог включения по светодиоду, чтобы не засвечивать датчик. После минутной настройки фотореле войдет в рабочий режим, и при затемнении датчика лампа включится на полчаса, больше не реагируя на датчик. Если через полчаса стало светло, то лампа больше не включится. Если все еще темно, то лампа загорится снова на полчаса. И так по циклу.
Плата является полностью работоспособной и прошла проверку на производстве.

КОМПЛЕКТ ПОСТАВКИ

1. Регулятор освещения ФР.
3. Паспорт.

УКАЗАНИЕ МЕР БЕЗОПАСНОСТИ

Монтаж платы регулятора ФР, его подключение и эксплуатация должны производиться в строгом соответствии с «Правилами устройства электроустановок» и с «Правилами эксплуатации электроустановок потребителей». Силовой щит должен быть оборудован устройством принудительного отключения напряжения с защитой от КЗ и перегрузок. При применении энергосберегающих, люминесцентных и других ламп с пусковыми устройствами, следует учитывать пусковой ток не превышающий 3 ампер.
