Недорогое фотореле для герметичной коробки.
ОБЩИЕ СВЕДЕНИЯ
Предназначена для экономии электроэнергии в дневное время.
Сумеречный выключатель (фотореле – «автомат день-ночь») с световым сенсором.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
1. Номинальное напряжение сети: 220 В.
2. Номинальная частота: 50 Гц.
3. Максимальный потребляемый ток ламп: не более 10 А.
4. Мощность, потребляемая от сети не более: 0.1 Вт.
5. Включение/выключение при освещенности: 20 Люкс.
6. Диаметр подключаемых проводов: 2.5 кв.мм.
7. Габаритные размеры, не более: 16 х 49 х 20 мм.
8. Масса: 0.015 кг.
9. Условия эксплуатации:
― колебания электросети +/- 15%;
― интервал рабочих температур от - 30 до + 40 С.
КОНСТРУКЦИЯ И ПОДКЛЮЧЕНИЕ

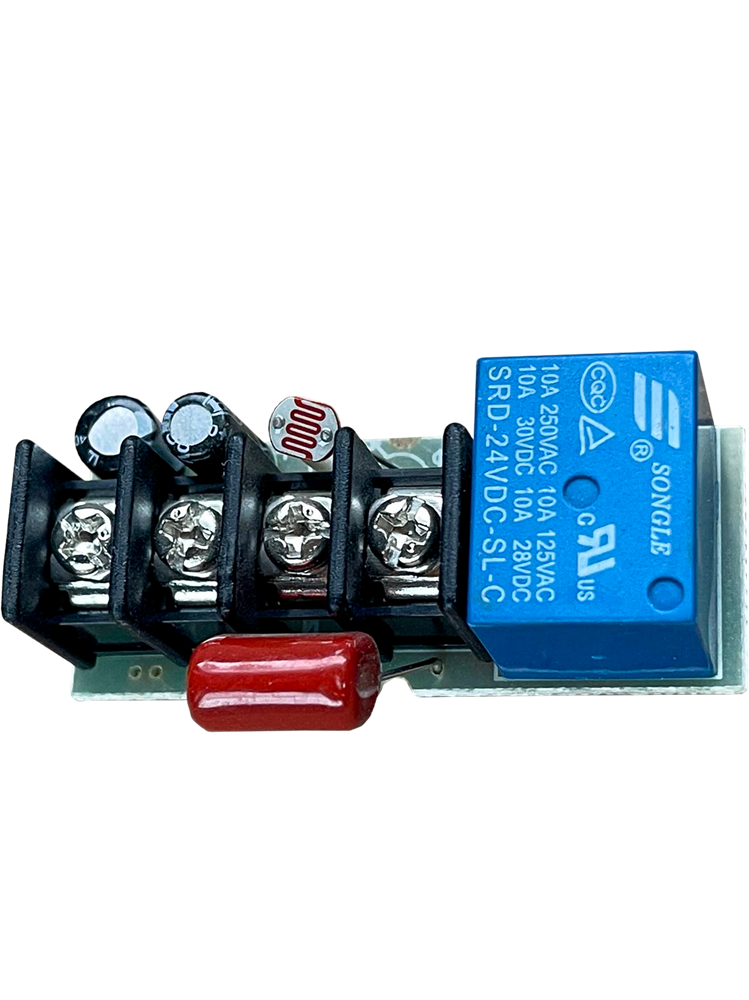

На плате установлена клемма питания и нагрузки, фоторезистор.
Плата является полностью работоспособной и прошла проверку на производстве. При возникшей необходимости проверки перед установкой, погасите в комнате свет, или накройте датчик непрозрачным материалом, включится освещение, откройте - выключится.
КОМПЛЕКТ ПОСТАВКИ
1. Реле - 1 шт.
2. Паспорт - 1 шт.
3. Упаковка - 1 шт.
УКАЗАНИЕ МЕР БЕЗОПАСНОСТИ
Монтаж платы регулятора ФР, его подключение и эксплуатация должны производиться в строгом соответствии с «Правилами устройства электроустановок» и с «Правилами эксплуатации электроустановок потребителей». Силовой щит должен быть оборудован устройством принудительного отключения напряжения с защитой от КЗ и перегрузок. Мощность светодиодных ламп (модулей) не должна превышать 700 Вт.
