Инфракрасный датчик на 12 вольт

Артикул:
4627082401226
Размеры:
35
x
25
x
25
Вес:
0,012
кг.
Ед. измерения:
шт
Есть в наличии (
300
шт
)
Количество:

Реагирует на тепло!

СКАЧАТЬ ПАСПОРТ

ОБЩИЕ СВЕДЕНИЯ

Регулятор освещения имеет встроенный датчик движения. При появлении в зоне действия датчика людей - на выходе появляется входное напряжение. Возможно использование в качестве простейшей сигнализации совместно с сиреной.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

1. Рабочее напряжение: DC - от 5 до 12 В.
2. Максимально допустимый ток нагрузки: 2 А (24 Вт).
3. Ток потребления: 30 мA
4. Дальность обнаружения: 3 - 7М (можно регулировать).
5. Длительность освещения регулируется: 5 - 200 сек
6. Угол обнаружения: < 140°.
7. Габаритные размеры: 35 х 25 х 25 мм.
8. Масса: 0.012 кг.
9. Условия эксплуатации при температуре: от -30 до +50 °C.

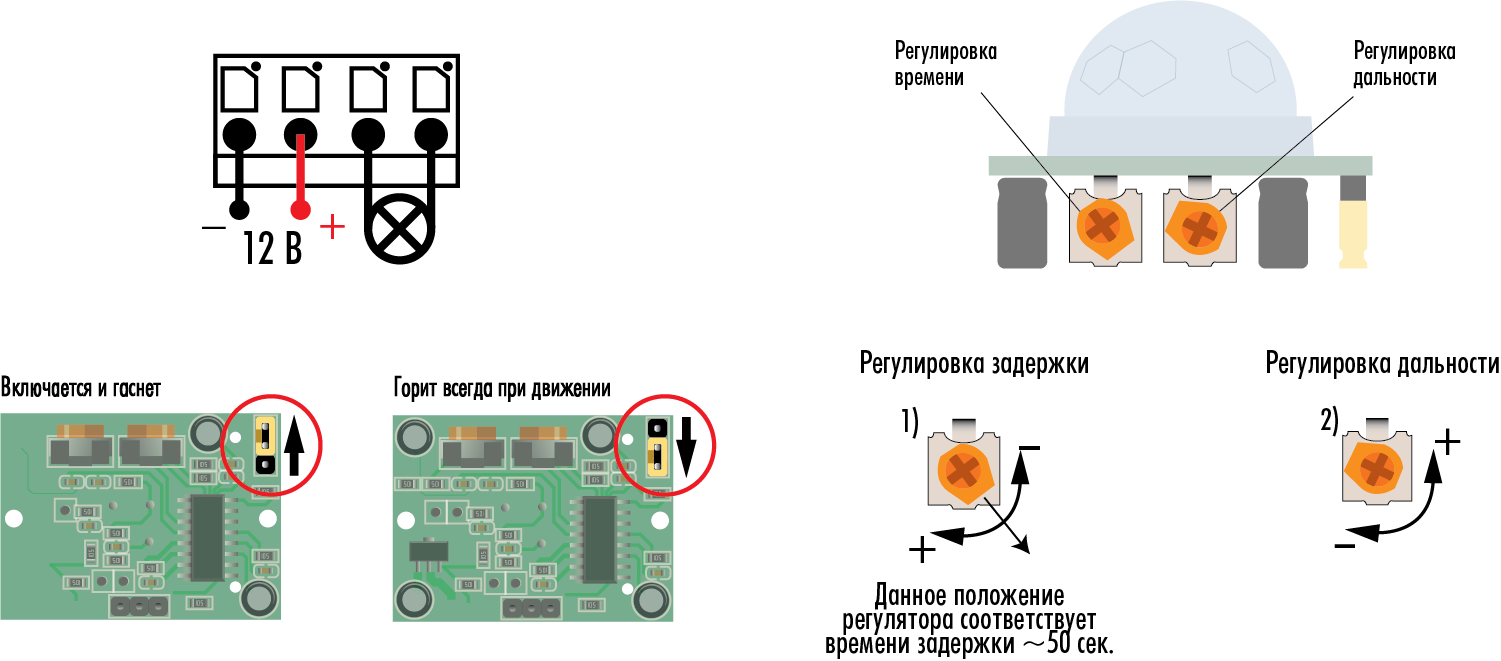

Режим H — при срабатывании датчика несколько раз подряд на его выходе (на OUT) остается высокий логический уровень. Короче, пока есть движение ― свет всегда горит!
Режим L — при каждом срабатывании датчика на выходе появляется отдельный импульс. Короче, после движения горит на выставленное время, потом гаснет. Повторное включение произойдет только через 5 секунд.

КОНСТРУКЦИЯ И ПОДКЛЮЧЕНИЕ

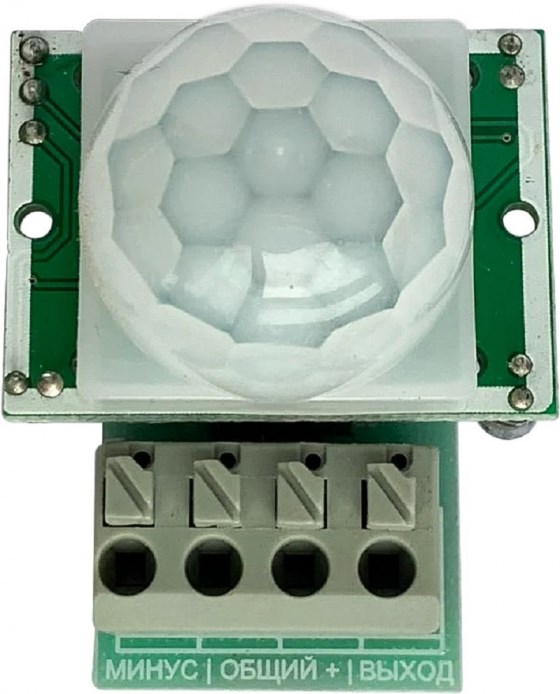

Выпускается в виде печатной платы с электронными компонентами и занимает очень мало места и может быть встроена в арматуру светильника.
Устанавливая в светильник сделайте в нем необходимые отверстие для датчика.
Плата регулятора освещения, является полностью работоспособной и прошла проверку на производстве. При возникшей необходимости проверки, махните рукой. Чуток тормазнутый при первом включении, обождите 15 сек. При подаче питания на датчик загорается на выставленное время! Для сигнализаций коммутируйте выход!
Диаметр отверстия для датчика около 23.5 мм.

КОМПЛЕКТ ПОСТАВКИ

1. Регулятор - 1 шт.
2. Паспорт - 1 шт.

УКАЗАНИЕ МЕР БЕЗОПАСНОСТИ

Монтаж платы регулятора, его подключение и эксплуатация должны производиться в строгом соответствии с «Правилами устройства электроустановок» и с «Правилами эксплуатации электроустановок потребителей». Силовой щит должен быть оборудован устройством принудительного отключения напряжения с защитой от КЗ и перегрузок.
