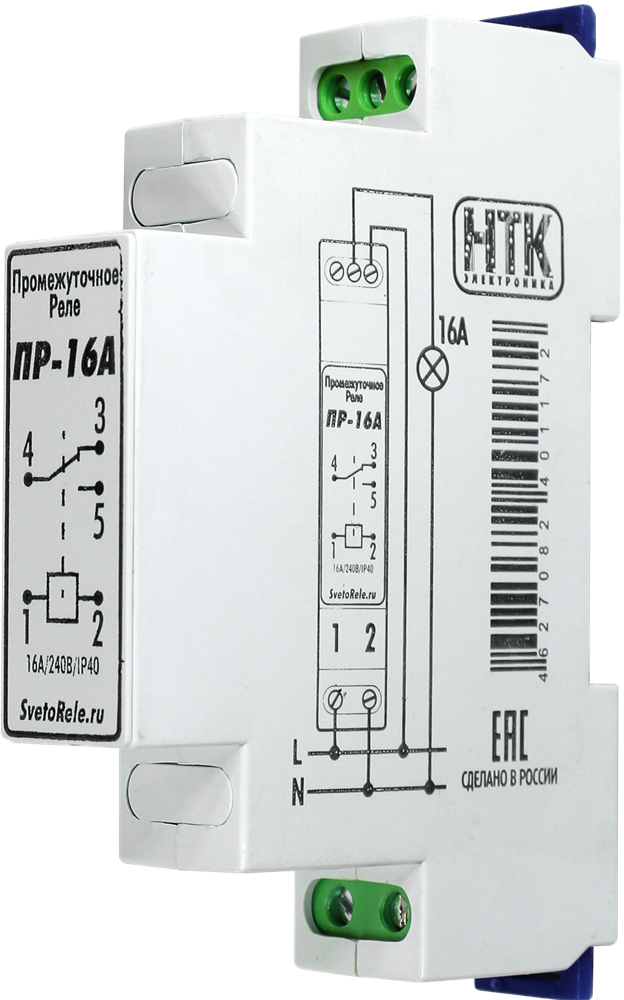

Реле усилитель мощности с подачей питания 220 вольт

Артикул:
4627082401172
Размеры:
18
x
66
x
90
Вес:
0,1
кг.
Ед. измерения:
шт
Есть в наличии (
24
шт
)
Количество:

СКАЧАТЬ ПАСПОРТ

ОБЩИЕ СВЕДЕНИЯ

Реле применяется для увеличeния нагрузочной способности (малогабаритный контактор, усилитель мощности), использования в качестве промежуточных, а также для управления в цепи постоянного тока (гальваническая развязка).  Реле выполнено в модульном корпусе и может устанавливаться на DIN –рейку 35 мм или на плоскость винтами или шурупами (с выдвинутыми замками крепления).

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

 1. Номинальное напряжение сети ― В 220.
 2. Номинальная частота ― Гц 50.
 3. Максимальный коммутируемый ток ― 16 А.
 4. Мощность, потребляемая от сети ― 0,2 Вт.
 5. Габаритные размеры ― 17.5 х 66 х 90 мм.
 6. Степень защиты реле ― IP 40.
 7. Климатическое исполнение ― УХЛ ― 4.
 8. Масса прибора ― 0.1 кг.
 9. Условия эксплуатации:
― колебания электросети +- 15% от номинала;
― температура окружающей среды от - 50 до + 50 С.

   ПОДКЛЮЧЕНИЕ ПРИБОРА

  Подключите к клеммам 1 и 2 сеть 220 вольт через кнопку или выключатель, нагрузку через клеммы 4 и 5 (сухой контакт) на фазу и ноль. 100.000 включений!

КОМПЛЕКТ ПОСТАВКИ

1. Блок ― 1 шт.
2. Паспорт ― 1 шт.
3. Упаковка ― 1 шт.

УКАЗАНИЕ МЕР БЕЗОПАСНОСТИ

   Монтаж, подключение и эксплуатация должны производиться в строгом соответствии с «Правилами эксплуатации электроустановок».
   Силовой щит должен быть оборудован устройством принудительного отключения напряжения с защитой от КЗ и перегрузок.
   При подключении источников света работающих совместно с дросселями или трансформаторами, следует учитывать рабочие и пусковые токи, указанные на маркировке изделий, суммарное значение которых не должно превышать 16 ампер.

ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА

1. Срок гарантийного обслуживания – 24 месяца с момента приобретения.
2. В случае невозможного устранения возникшей неисправности, предприятие произведет замену на аналогичное изделие.
3. Настоящая гарантия не распространяется на изделия, получившие повреждения:
― По причинам, возникшим в процессе установки, освоения или использования изделия неправильным образом;
― При подключении нагрузки превышающей допустимую;
― В случае если изделие было вскрыто или ремонтировалось лицом, не уполномоченным на то предприятием-изготовителем.
