Артикул:
4627082400687
Размеры:
165
x
125
x
85
Вес:
0,43
кг.
Ед. измерения:
шт
Есть в наличии (
4
шт
)
Количество:

СКАЧАТЬ ПАСПОРТ

ОБЩИЕ СВЕДЕНИЯ

Производим герметичные усилители мощности для любых устройств 90 и 120 ампер с сухими контактами по фазам.

Простой способ установки прибора между источником и потребителем электроэнергии. Управление любой маломощный выключатель.
Прибор используется для наружной установки (Возможна внутренняя установка прибора).

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

1. Номинальное напряжение сети ― 200-380 В.
2. Номинальная частота ― Гц 50.
3. Максимальный ток нагрузки ― 3х30 А.
4. Мощность, потребляемая от сети ― 5 Вт.
5. Габаритные размеры блока ― 165 х 125 х 85 мм. С гермовводами - 210 х 150 х 85 мм.
6. Степень защиты ― IP 56.
7. Климатическое исполнение ― УХЛ ― 1.
8. Масса прибора 0.390 кг., в упаковке ― 0.425 кг.
9. Сухой контакт.
10. Условия эксплуатации:
― температура окружающей среды от ― 30 до + 40 С.

КОНСТРУКЦИЯ И НАСТРОЙКИ

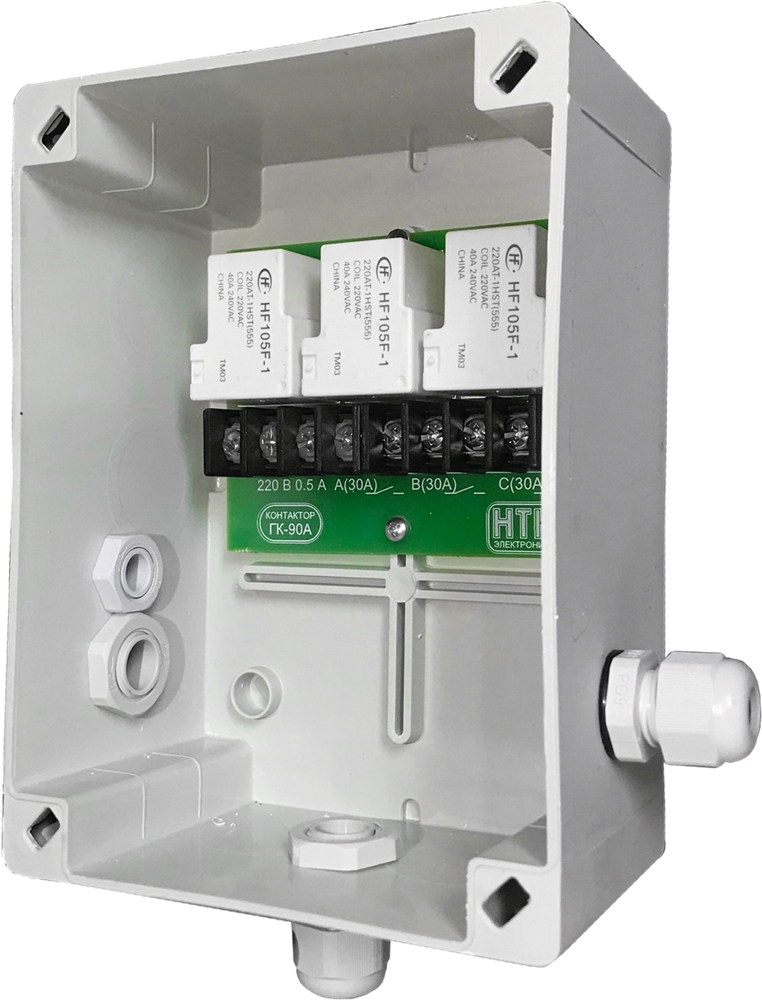

Реле выпускается в герметичном корпусе с присоединением проводов питания и активной или резистивной нагрузки.

ПОДКЛЮЧЕНИЕ ПРИБОРА

Обязательно установите автоматический выключатель на выходе прибора в соответствии с подключенной нагрузкой.

― Снять пластиковую крышку прибора.
― Прикрутить прибор на плоскость.
― Диаметр подключаемых проводов должен быть не больше размера гермоввода.
― Зачистить провода и подключить согласно схемы в паспорте изделия.
― При подключении проводов сечением более 2,5 мм ² использовать наконечники.
― Закрыть пластиковую крышку.

КОМПЛЕКТ ПОСТАВКИ

1. Блок ― 1 шт.
2. Гермоввод ― 4 шт.
3. Паспорт ― 1 шт.
4. Упаковка ― 1 шт.

УКАЗАНИЕ МЕР БЕЗОПАСНОСТИ

Монтаж, подключение и эксплуатация должны производиться в строгом соответствии с «Правилами эксплуатации электроустановок».
Силовой щит должен быть оборудован устройством принудительного отключения напряжения с защитой от КЗ и перегрузок.
Кабели и провода должны быть надежно заземлены и защищены от попадания воды.

ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА

1. Срок гарантийного обслуживания – 24 месяца с момента приобретения.
2. В случае невозможного устранения возникшей неисправности, предприятие произведет замену на аналогичное изделие.
3. Настоящая гарантия не распространяется на изделия, получившие повреждения:
― По причинам, возникшим в процессе установки, освоения или использования изделия неправильным образом;
― При подключении нагрузки превышающей допустимую;
― В случае если изделие было вскрыто или ремонтировалось лицом, не уполномоченным на то предприятием-изготовителем.
