Популярный прибор для экономии электричества, сухой контакт на 7 ампер.

Артикул:
4620748890204
Размеры:
68
x
37
x
38
Вес:
0,07
кг.
Ед. измерения:
шт
Есть в наличии (
260
шт
)
Количество:

СКАЧАТЬ ПАСПОРТ

ОБЩИЕ СВЕДЕНИЯ

1. Фотореле предназначено для автоматического управления уличным освещением в зависимости от уровня освещённости, а также может служить элементом управления различными устройствами.
2. Область применения; управление любым напряжением от 5 до 380 вольт (сухой контакт).
3. Прибор коммутирует нагрузку электромагнитным реле.
4. Реле устанавливается на din ― рейку.
5. Плавная регулировка освещенности и независимая от включенной нагрузки.
6. Индикатор нагрузки и настройки.
7. Защита от кратковременного изменения интенсивности освещения.
8. Контакты реле на замыкание.
9. Гермосенсор с проводом 2 метра (крепление на плоскость или из уличного щитка).

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

1. Номинальное напряжение сети ― 220 В.
2. Номинальная частота ― 50 Гц.

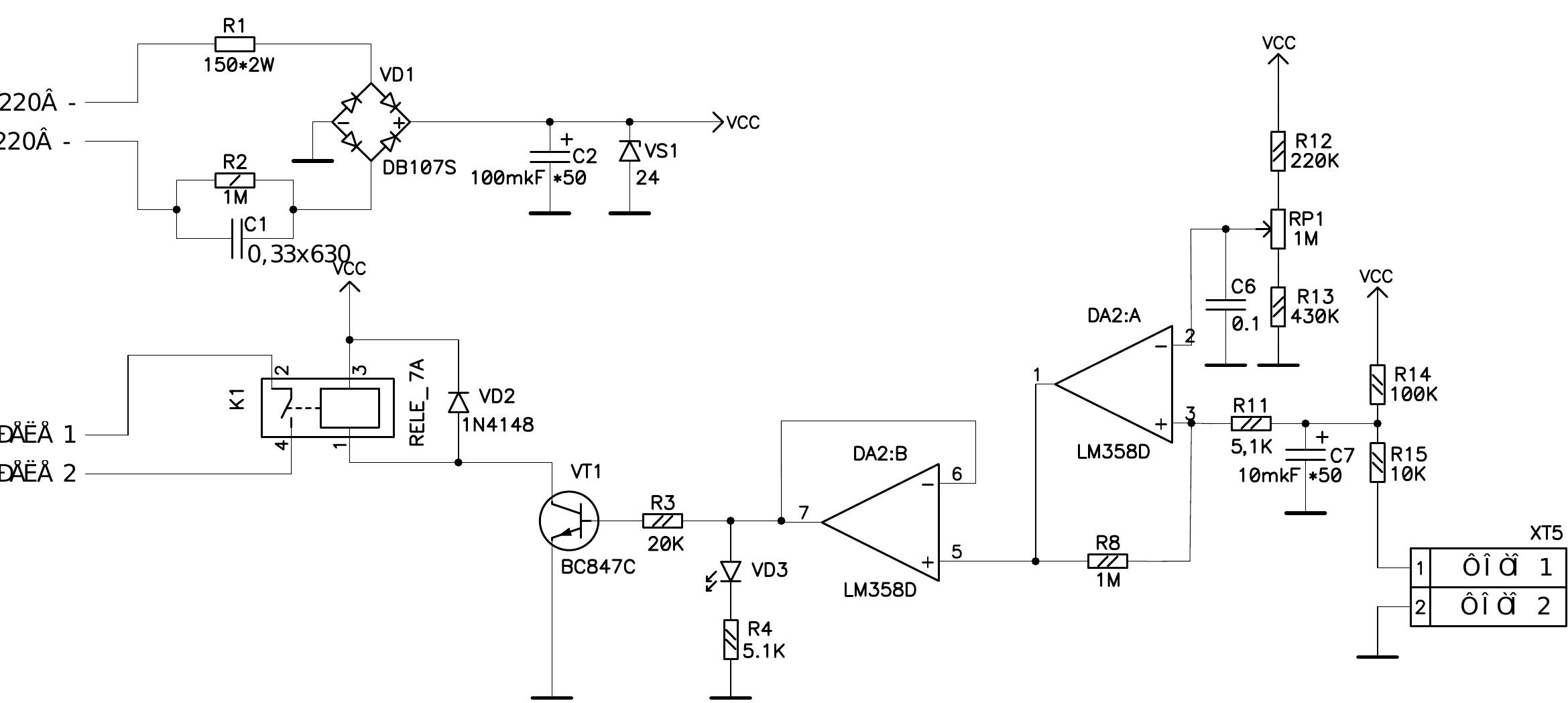

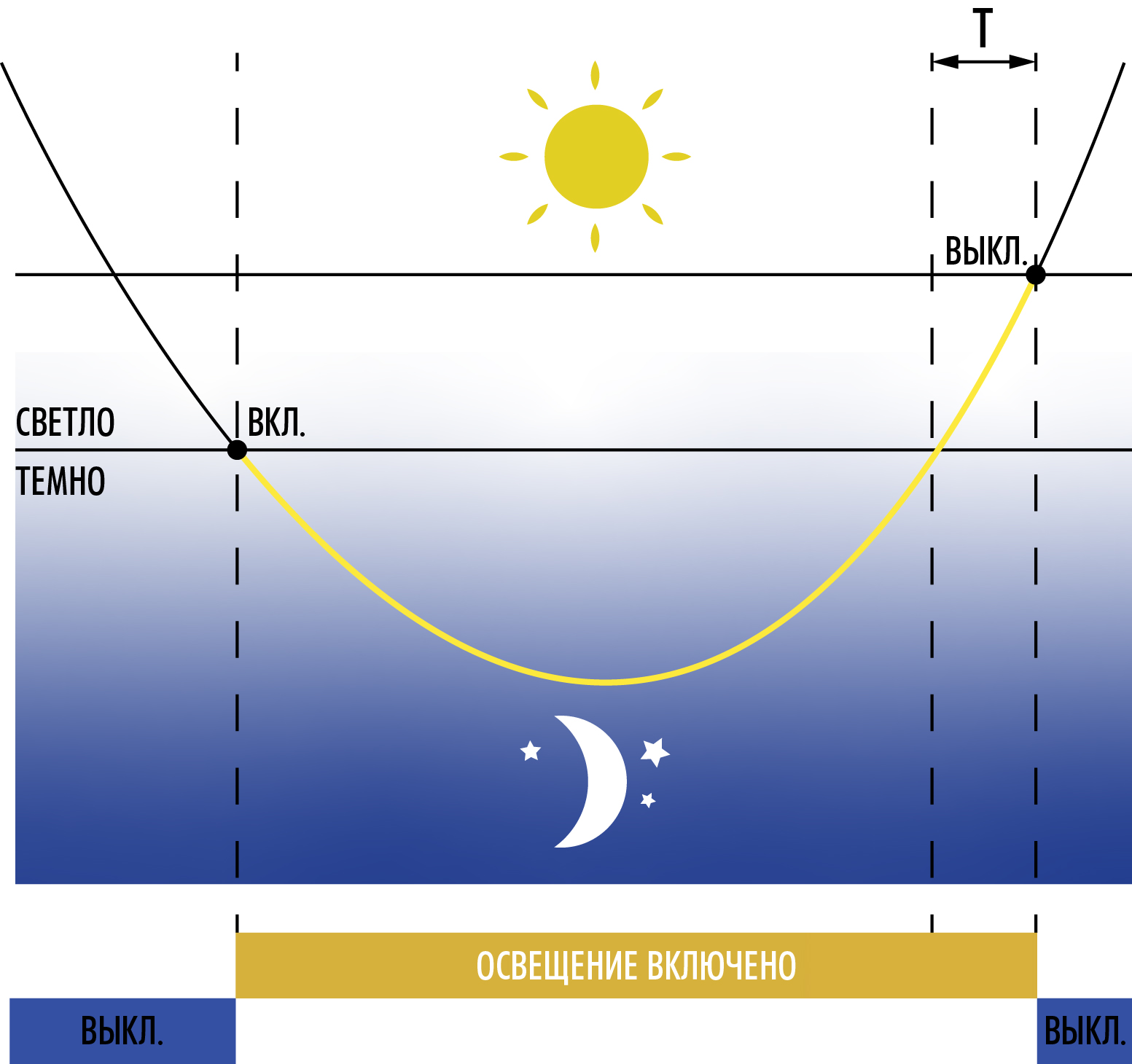

3. Задержка включения/выключения ― 5/30 сек. (На плате установить джампер (перемычку) для работы без задержки)
4. Коммутируемый ток не более - 7 А (максимум 10А) (DС - 10 А).
5. Диапазон срабатывания - от захода солнца до окончания сумерек.
6. Мощность, потребляемая от сети не более - 0.4 Вт.
7. Максимальное сечение присоединяемых проводников - 2.5 кв.мм.
8. Габаритные размеры - 68 х 37 х 38 мм.
9. Степень защиты реле - IP 30, сенсора - IP 68.
10. Климатическое исполнение - УХЛ-3.
11. Масса - 0.07 кг.
12. Условия эксплуатации:
- Колебания электросети +/- 15% от номинала;
- Интервал рабочих температур от - 40 до + 40 С. Для сенсора - 55 С.

КОНСТРУКЦИЯ И НАСТРОЙКИ

Фотореле выпускается в пластиковом корпусе с присоединением проводов питания, коммутируемых электрических цепей и гермосенсора на клеммы прибора.
На лицевой панели расположен регулятор порога срабатывания и два светодиода.
Настройку реле производить в сумеречное время.
Поверните регулятор в крайнее положение «луна» и вращайте плавно в направлении «солнце» до включения двух светодиодов. Индикация сигнализирует о подаче напряжения на источник света. Дальнейшей регулировки не требуется, прибор будет работать в автоматическом режиме.
При повороте регулятора в сторону «солнце», освещение включится в более светлое время, в сторону «луна», в более темное.

ПОДКЛЮЧЕНИЕ ПРИБОРА

Для установки прибора на дин-рейку, сначала опустите на верхнюю часть рейки, затем нижнюю защелкните. Снятие осуществляйте с нажимом на прибор вниз.
― Зачистить провода и подключить согласно схемы в паспорте изделия.
― Удлинить сенсор на необходимое расстояние (до 100 метров) любым проводом.
― Не допускать прямого попадания управляемого освещения и прочих источников света на фотосенсор.
― Для принудительного включения освещения подключите обычный выключатель последовательно сенсору, а параллельное подсоединение будет отключать освещение не затрагивая высоковольтную сеть. Для более раннего включения ― затемните фотодатчик шторкой, пластиной или установите в место где падает меньше солнечного света.



Разобрать прибор, снизу клемм подцепите отверткой!

КОМПЛЕКТ ПОСТАВКИ

1. Фотореле - 1 шт.
2. Гермосенсор с проводом 2 метра (МС-21-12 2Х0.35) - 1 шт.
3. Паспорт - 1 шт.
4. Упаковка - 1 шт.

УКАЗАНИЕ МЕР БЕЗОПАСНОСТИ

Монтаж, подключение и эксплуатация должны производиться в строгом соответствии с «Правилами эксплуатации электроустановок».
Силовой щит должен быть оборудован устройством принудительного отключения напряжения с защитой от КЗ и перегрузок.
При подключение источников света работающих совместно с дросселями или трансформаторами, следует учитывать рабочие и пусковые токи, указанные на маркировке изделий, суммарное значение которых не должно превышать 7 ампер.

ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА

1. Срок гарантийного обслуживания – 24 месяца с момента приобретения.
2. В случае невозможного устранения возникшей неисправности, предприятие произведет замену на аналогичное изделие.
3. Настоящая гарантия не распространяется на изделия, получившие повреждения:
- По причинам, возникшим в процессе установки, освоения или использования изделия неправильным образом;
- При подключении нагрузки превышающей допустимую;
- В случае если изделие было вскрыто или ремонтировалось лицом, не уполномоченным на то предприятием-изготовителем.

25 штук в гофрокоробке 24х13х33
